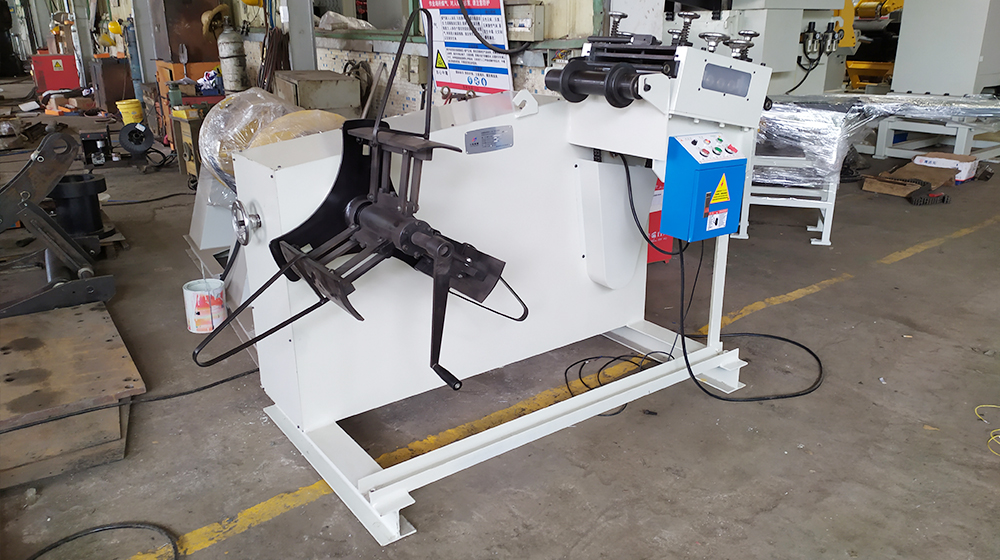

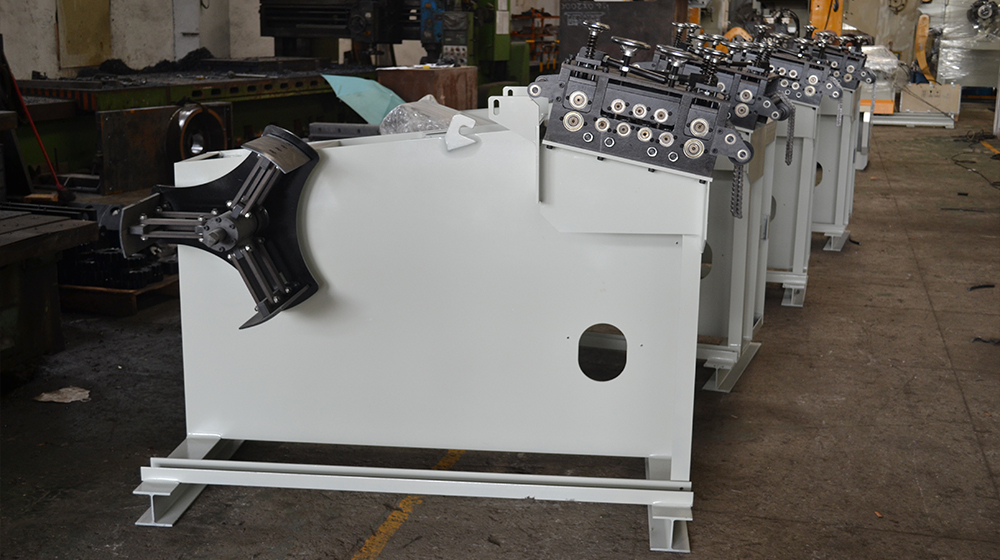

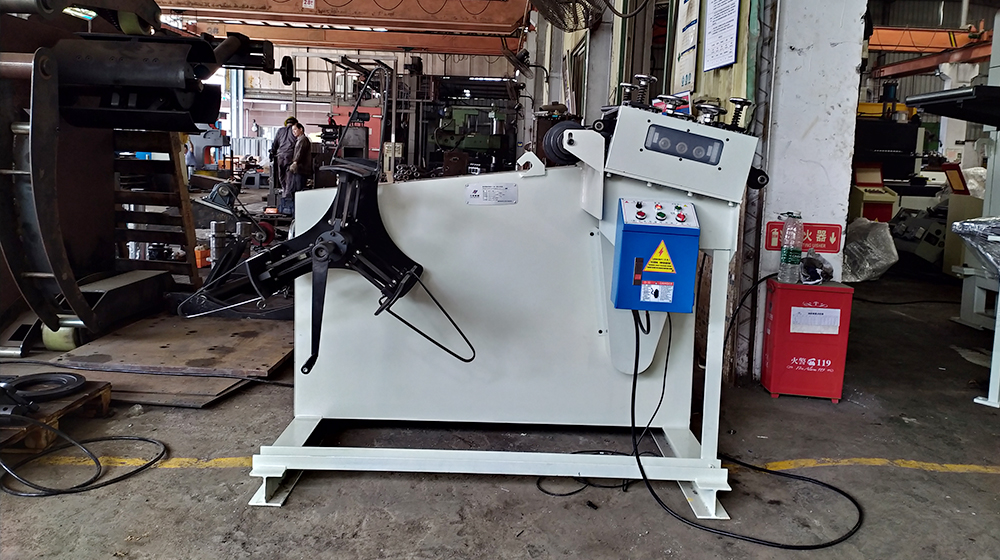

二机一体料架矫直机GO(新款)
机械品牌: 力豪
产品型号: 新款GO
适用料宽: 200~400mm可选
适用料厚: 0.4~2.5mm
适用内径: 450~530mm
适用外径: 1200mm
产品规格: 新款标准型-可非标定制加工
产品详情
技术参数
产品图片
产品视频




二合一送料机矫正机头



·矫正机头

11、机头采用平行辊设计,上3/下4共7矫正轮结构。

12、采用四点微调,更适合加工高精度的产品,进出料采用四点

1独立压力调整送料轮压力,可有效的防止材料跑偏、变形。

13、托料滚轮采用无动力镀锌滚筒,材料一体成型,表面耐刮耐

1磨,采用机械轴承,转动灵活,经久耐用。

14、采用铸铁材质手轮,表面电镀处理,最为传统的一款手轮。

15、传动部分两侧采用防护罩进行防护,配可视窗,方便观察。



二合一送料机矫正滚轮




11·矫正滚轮

11111、矫正轮采用实心轴承钢制成,中频后加厚电镀处理,表面硬度不低

1111于HRC58,确保材料耐用。

11112、GCr15锻造圆钢,通过预热处理(球化退火)后,接着

1111中频处理粗磨冷稳定化后,再精磨最后电镀最大化的保证了

1111精度,同心度,光硬度延长矫正滚轮的使用寿命



二合一送料机齿轮





·传动齿轮

1齿轮加工工艺过程包括以下过程:齿轮毛培加工-齿面加工-热处理

1-齿面精磨。毛培件主要是用锻件,通过进行正火处理,改善其切削

1加工型,便于切削;按照齿轮设计图纸,进行粗加工,再进行半精

1加工,车、滚、插齿,使齿轮基本成型;之后进行热处理,改善力

1学性能。按照图纸设计要求,最后进行精加工,精修基准、精加工

1齿型。经过以上处理,我们的齿轮等级能达到6级,耐磨性高,强度

1高,使用寿命长。



二合一送料机机架




11·机架部分

11111、本设备采用料架、矫正组合一体式设计,提高场地利用率。

11112、料架采用悬臂梁设计,机架所有板料均采用激光等离子切割而成,

1111精度高,设备互换性好。

11113、所有零件均采用数控及CNC加工而成,互换性好。

11114、整体采用拼装结构设计,一般技术工人均可进行拼装及更换设备

1111零件,方便快捷,大大降低维护成本。



二合一送料机控制电箱



·控制电箱

11、采用银合金继电器,全铜线圈,阻燃安全底座,长效耐用。

12、采用安全保护调节电路延时继电器,银合金触点,多种和度盘,

1满足不同延时范围

13、开关采用滑动式接触,具备自洁功能,常开与常闭触头采用分

1开结缘的结构,可异极工作,设有防转定位和止松安装垫片。

14、采用自复式平钮按钮,力度轻巧,键程适中,积木式组合结构

1触点采用酮基复合点,导电性强承载电流大,寿命达100万次。



送料机电机、减速机





11·动力部分

11111、采用80型蜗轮蜗杆立式减速机,利用齿轮的速度转换器,将电机

1111(马达)的回转数减速到所要的回转数,并得到较大转矩的机构。

11112、采用立式电机,低振动、低噪音,定转子部分采用纯铜线圈,寿

1111命为普通线圈的十倍,两端装有滚珠轴承,摩擦力小、温度低。







如需了解更多产品详情,请移步至以下链接:

立即购买:阿里巴巴官方商城



型号料厚(mm)料宽(mm)

GO-200

0.4~2.5mm

50~200mm

GO-300

0.4~2.5mm50~300mm
GO-4000.4~2.5mm50~400mm


配置表 (1).png

型号GO-200GO-300GO-400
材料宽度200mm300mm400mm
材料厚度0.4~2.5mm
材料内径450~530mm
材料外径1200mm
料架承重500kg800kg1000kg
矫正轮数7支(上3/下4)
扩张方式手摇扩张
速度16m/min
整平调节四点浮动调整
感应方式接触式
挡料方式手动“A”架
动力1hp*4p2hp*4p2hp*4p



料厚/型号GO-200GO-300GO-400

0.4

200300400

1.5

200200200
2.0150150150
2.5100100100




New Type UNCOILER & Straightener 2 in 1 Machine.png20190215
